Comprendre un schéma de toiture est une étape indispensable pour quiconque envisage de construire, de rénover ou d’entretenir sa maison. Ce document technique, bien plus qu’un simple dessin, sert de langage commun entre le propriétaire et les artisans. Il permet de visualiser l’agencement des pièces de bois, des isolants et des matériaux de couverture qui assurent la protection de votre foyer contre les intempéries. En maîtrisant la structure d’une toiture, vous devenez capable de lire un devis avec discernement et d’anticiper les points de vigilance techniques.
L’anatomie structurelle : de la charpente à la couverture
La toiture ne se résume pas aux tuiles ou aux ardoises visibles de l’extérieur. C’est un assemblage multicouche où chaque composant possède une fonction mécanique ou protectrice précise. Un schéma complet permet de distinguer la structure porteuse de l’enveloppe étanche.

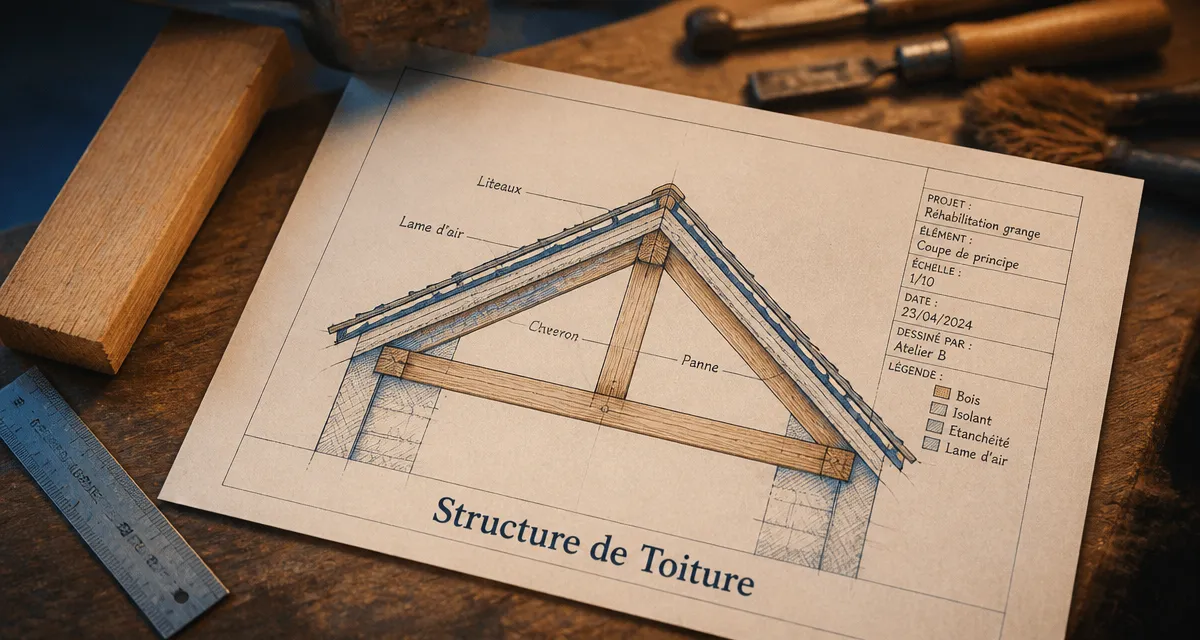

La charpente, squelette de l’édifice
Au cœur du dispositif se trouve la charpente. Sur un schéma de toiture classique, on identifie d’abord les pannes. Ce sont des pièces de bois horizontales qui supportent les chevrons. On distingue la panne faîtière, au sommet, les pannes ventrières, au milieu du versant, et la panne sablière, posée sur le haut du mur.
Les chevrons sont disposés dans le sens de la pente. Leur rôle est de répartir le poids de la couverture vers les pannes. L’entraxe entre deux chevrons, généralement compris entre 40 et 60 cm, est un détail technique majeur car il détermine la solidité de l’ensemble face aux charges de neige ou de vent.
Le liteaunage et la ventilation
Juste au-dessus des chevrons, le schéma fait apparaître les liteaux. Ce sont de fines baguettes de bois clouées horizontalement sur lesquelles reposent directement les tuiles ou les ardoises. Entre la couverture et l’isolant, un espace vide doit être maintenu : la lame d’air. Elle permet l’évacuation de l’humidité et préserve la charpente en évitant le pourrissement des bois.
Les lignes de rencontre : faîtage, arêtiers et noues
Un schéma de toiture devient utile pour traiter les intersections entre différents versants. Ces zones sont les plus exposées aux infiltrations et demandent une attention particulière lors de la conception.
Le faîtage représente la ligne de rencontre haute de deux versants. Il assure une étanchéité parfaite tout en permettant la ventilation haute de la toiture. À l’inverse, l’arêtier est l’angle saillant formé par l’intersection de deux pans de toit, tandis que la noue est l’angle rentrant. La noue est une zone critique car elle canalise les eaux de pluie. Sur un schéma technique, elle est souvent renforcée par un chéneau métallique encastré pour éviter tout débordement sous les tuiles.
Dans cette architecture, chaque pièce de bois ou de métal sert de support à la structure. Les éléments de contreventement et les jambes de force servent de guides structurels. Ils empêchent la charpente de se déformer sous son propre poids ou sous la pression climatique. Sans cette logique de maintien, les forces latérales pourraient faire basculer l’équilibre des versants, rendant la protection vulnérable aux mouvements du bâti.
Détails techniques et étanchéité : les points de raccord
Un bon schéma de toiture doit inclure des coupes verticales, notamment pour illustrer les raccords avec la maçonnerie. Ces détails constituent une grande partie des causes de sinistres en toiture.
Le solin et le raccord de façade
Le solin assure l’étanchéité entre la toiture et un mur vertical, comme une cheminée ou un mur pignon. Sur un schéma, il se compose d’une bande de métal, en plomb, zinc ou aluminium, et d’un joint d’étanchéité souple. Pour une efficacité optimale, la bande de métal mesure environ 16 cm de large et est fixée avec une cornière ou un fer plat de 20×5 mm tous les 20 à 25 cm.
L’évacuation des eaux pluviales
Le bas de la pente, appelé l’égout du toit, est un autre point clé. Le schéma doit préciser la présence de la planche d’égout et du bandeau qui supportent les crochets de gouttière. La gouttière doit présenter une pente légère, environ 5 mm par mètre, pour diriger l’eau vers les descentes. La lecture de ce schéma permet de vérifier que l’eau ne risque pas de refluer vers la charpente en cas de fortes précipitations.
Tableau comparatif des éléments de structure
Pour mieux visualiser l’importance de chaque composant présent sur un schéma, voici un récapitulatif de leurs fonctions principales et des matériaux couramment utilisés.
| Élément | Fonction principale | Matériau courant |
|---|---|---|
| Panne faîtière | Sommet de la charpente, supporte le haut des chevrons | Bois massif ou lamellé-collé |
| Chevron | Répartit la charge de la toiture vers les pannes | Sapin ou Épicéa |
| Liteau | Support direct des tuiles ou ardoises | Bois traité (classe 2) |
| Écran sous-toiture | Protection contre les infiltrations accidentelles | Membrane synthétique HPV |
| Noue | Évacuation des eaux à l’intersection rentrante | Zinc, cuivre ou aluminium |
Interpréter les mesures et les pentes sur un plan
Savoir lire un schéma de toiture, c’est traduire des chiffres en réalité physique. La pente est l’élément le plus structurant. Elle est exprimée en degrés ou en pourcentage. Une pente de 100 % correspond à un angle de 45°.
Cette donnée impose le type de couverture possible. Une toiture à faible pente, inférieure à 20 %, interdit l’usage de certaines tuiles classiques et nécessite des membranes d’étanchéité type EPDM ou des joints spécifiques. Sur votre schéma, vérifiez toujours que la pente indiquée est compatible avec le matériau choisi. Les normes EUROCODE 5 régissent les calculs de résistance des bois de charpente en fonction de ces inclinaisons et des charges prévues.
Le schéma doit aussi faire figurer les débords de toit. Un débord généreux protège vos façades des salissures, mais il augmente la prise au vent. C’est un arbitrage technique que le schéma permet de valider avant le début du chantier. En cas de doute lors de la lecture d’un plan fourni par un professionnel, demandez une vue en coupe éclatée, qui permet de voir chaque couche de l’intérieur vers l’extérieur : placo, pare-vapeur, isolant, écran sous-toiture et couverture.
