Schéma d’arrosage automatique enterré : des zones bien tracées, sans chute de pression

Un schéma d’arrosage automatique enterré doit montrer l’arrivée d’eau, les électrovannes, les canalisations et les arroseurs, mais aussi préciser quels équipements fonctionnent ensemble. Pour obtenir une couverture régulière, commencez par mesurer le débit et la pression, puis dessinez des circuits adaptés aux végétaux et aux capacités réelles de votre alimentation.

Poser sur le papier un réseau lisible, de l’arrivée d’eau aux arroseurs

Dessinez le jardin à l’échelle en reportant les dimensions, la maison, les allées, les arbres et les obstacles. Distinguez pelouse, massifs, haies et potager. Ajoutez les pentes, les endroits ombragés et les zones de drainage : une surface de même taille ne demande pas nécessairement le même arrosage selon son exposition.

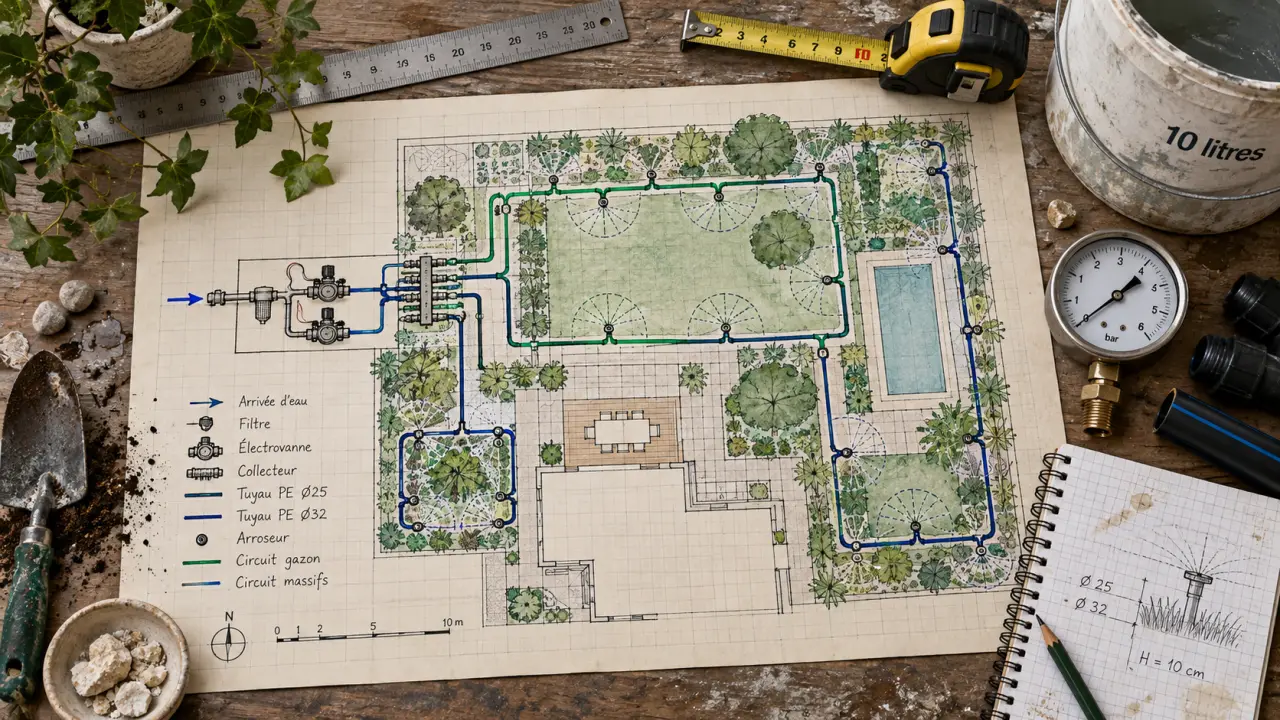

Sur ce fond de plan, utilisez une couleur par circuit et attribuez un repère à chaque équipement. Le schéma de principe suivant représente une installation mixte ; le nombre de circuits reste à déterminer par le calcul hydraulique.

Le programmateur commande les électrovannes par des câbles distincts des conduites d’eau. Tracez aussi leur passage, ainsi que les points de purge. Placez le regard des électrovannes dans un endroit accessible, hors des passages de roues et des points d’accumulation d’eau.

Un planificateur comme myGarden de GARDENA peut faciliter le dessin et générer une liste d’achat. Vérifiez toutefois ses propositions avec vos mesures : un placement automatique ne remplace pas la validation hydraulique.

Calculer les circuits à partir du débit et de la pression

Mesurer ce que l’alimentation peut réellement fournir

Chronométrez le remplissage d’un seau de 10 litres au point prévu pour l’alimentation. Le calcul est : débit en m³/h = (10 ÷ temps en secondes) × 3,6. Par exemple, un remplissage en 20 secondes correspond à 1,8 m³/h. Cette mesure à écoulement libre ne garantit toutefois pas ce débit à la pression nécessaire aux arroseurs.

Avec un manomètre, distinguez la pression statique, mesurée sans consommation, de la pression dynamique, mesurée pendant l’écoulement. Raco Jardins indique une plage idéale de 2 à 3,5 bars, mais la pression requise dépend des modèles. Il faut conserver leur pression de fonctionnement après les pertes dans les tuyaux, filtres, raccords et électrovannes.

Additionner les débits, puis vérifier les diamètres

Pour chaque circuit, additionnez les débits des buses indiqués par le fabricant à la pression retenue. Une règle de prudence professionnelle consiste à ne mobiliser que 80 % du débit disponible. Avec 1,8 m³/h confirmé à la pression utile, cela donne 1,44 m³/h au maximum par circuit. Les zones fonctionneront successivement, et non simultanément.

Le réseau se comporte comme un sablier : son étranglement détermine ce qui peut passer, même si les conduites suivantes sont larges. Un raccord réducteur, un filtre colmaté ou une longue section trop étroite peut donc pénaliser tous les arroseurs en aval. Sur votre plan, repérez ces passages obligés avant d’ajouter des têtes : augmenter la durée d’arrosage ne corrige pas une pression insuffisante.

Pour les canalisations PE, les repères professionnels proposés sont : 25 mm jusqu’à 1,5 m³/h et moins de 30 m ; 32 mm de 1,5 à 3 m³/h et de 30 à 60 m ; 40 mm de 3 à 5 m³/h et au-delà de 60 m. Ce ne sont pas des garanties universelles. Vérifiez les pertes de charge dans les tableaux du fabricant, en intégrant les accessoires et le dénivelé.

Répartir les arroseurs selon la forme du jardin et les plantations

Une zone regroupe des végétaux aux besoins proches et des équipements hydrauliquement compatibles. Séparez notamment la pelouse du goutte-à-goutte. Évitez aussi de mélanger tuyères et turbines sur un même circuit sans vérifier leur pluviométrie : une même durée pourrait détremper une partie du jardin et laisser l’autre sèche.

Pour la pelouse, positionnez d’abord les têtes dans les angles, puis sur les bordures et, si nécessaire, au centre. Le principe de chevauchement à 100 % signifie que le jet d’un arroseur atteint l’arroseur voisin. Les cercles de portée doivent donc se recouvrir, pas simplement se toucher.

Dessinez les secteurs pour ne pas arroser les façades et les allées. Dans une bande étroite ou un terrain irrégulier, choisissez des buses adaptées plutôt que de réduire excessivement la portée d’un appareil. En pente, distinguez les secteurs susceptibles de ruisseler et prévoyez une programmation fractionnée.

Transformer le schéma en liste d’achat et en budget

Chaque trait du plan doit correspondre à une longueur de tuyau ; chaque bifurcation, à un raccord. Relevez les quantités par circuit avant de commander, sans oublier les éléments nécessaires à l’entretien.

• Canalisations PE, tés, coudes, raccords et bouchons de fin de ligne.
• Arroseurs, buses et raccordements compatibles.
• Collecteur, électrovannes, vanne d’arrêt et regards accessibles.
• Filtration, éventuels régulateurs de pression et protection du réseau potable adaptée.
• Programmateur, câbles, connexions étanches et fourreaux annelés.
• Sonde de pluie ou capteur d’humidité, points de purge et pièces de rechange utiles.

Si vous utilisez une cuve, vérifiez ensemble la pompe, la filtration, le débit et la pression. Ne raccordez jamais directement un réseau d’eau non potable au réseau potable. Faites confirmer le dispositif de protection requis par le gestionnaire d’eau ou un professionnel : un simple clapet ne convient pas nécessairement.

Les fourchettes indicatives pour une pelouse de moins de 200 m² sont de 400 à 700 euros de fournitures et 600 à 900 euros de pose, soit 1 000 à 1 600 euros. Pour 200 à 500 m², comptez 2 000 à 3 500 euros au total. Comparez des devis incluant les mêmes prestations : terrassement, remise en état, raccordement et réglages.

Tester avant de reboucher, puis régler selon le sol

Repérez les réseaux existants avant de creuser. Une profondeur de 30 cm est un repère de pose courant ; 60 cm sont indiqués pour les régions à hivers rigoureux. Ces valeurs ne garantissent pas partout une protection hors gel : adaptez la pose aux conditions locales et prévoyez l’hivernage. Protégez les câbles dans des fourreaux.

1. Posez les conduites et rincez-les avant de monter les éléments sensibles.
2. Testez chaque circuit : étanchéité, pression, sortie des têtes et couverture.
3. Ajustez les secteurs et photographiez le réseau ouvert avant remblaiement.
4. Reportez les modifications sur le plan définitif.

Programmez de préférence entre 5 h et 8 h, sous réserve des restrictions locales. Adaptez les durées à la pluviométrie des équipements, aux pluies et au sol : fractionnez les apports si l’eau ruisselle, plutôt que prolonger un cycle. Nettoyez les filtres, contrôlez les buses et hivernez selon les prescriptions du fabricant. Le plan conservé permettra ensuite de retrouver une conduite ou d’isoler rapidement un circuit défaillant.
