Ferraillage d’un mur banché : le diamètre et l’espacement dépendent des poussées

18 octobre 2026 Éléonore de Saint-Rivoal 7 min de lecture

Le ferraillage d’un mur banché ne se résume pas à placer quelques barres d’acier dans des blocs creux avant de couler le béton. Les armatures verticales, horizontales et celles de la semelle forment un ensemble qui reprend les efforts, limite les fissures et participe à la stabilité du mur. Leur diamètre, leur espacement et leur position dépendent de la hauteur, de l’épaisseur du bloc, de l’usage de l’ouvrage et des poussées qu’il doit supporter.

Table des matières

Comprendre le rôle des armatures dans un mur banché

Un bloc à bancher, également appelé agglo à bancher, est un élément creux assemblé à sec puis rempli de béton. Le béton résiste bien à la compression, mais moins aux efforts de traction et de flexion. Les aciers complètent donc ses propriétés : ils transforment le remplissage en béton armé et assurent la liaison entre le mur et sa fondation.

Le ferraillage doit être pensé comme une continuité. La semelle ancre l’ouvrage dans le sol, les fers verticaux montent dans les alvéoles et les armatures horizontales relient les rangs de blocs. Une barre mal ancrée, une attente décalée ou une liaison oubliée dans un angle peut créer un point faible, même si le mur paraît correctement rempli après le coulage.

Vertical, horizontal et semelle : trois fonctions complémentaires

Les armatures verticales sont placées dans les alvéoles des blocs et liées à la fondation. Elles participent à la reprise de la flexion du mur, notamment sous l’effet du vent, de la poussée des terres ou de l’eau d’une piscine. Les armatures horizontales, souvent associées à des chaînages, relient les différentes parties du mur, répartissent certains efforts et améliorent sa rigidité. L’armature de semelle contribue, quant à elle, à répartir les charges et à stabiliser la base.

Les critères qui font varier le ferraillage

Il n’existe pas de ferraillage universel pour tous les murs en blocs à bancher. Les diamètres et espacements cités dans les exemples servent à comprendre les ordres de grandeur, pas à établir un plan d’exécution. Un muret de clôture bas ne travaille pas comme une paroi de piscine ou un mur de soutènement retenant un terrain humide.

Paramètre du projet	Effet sur le dimensionnement
Hauteur du mur	Plus elle augmente, plus les efforts de flexion et le besoin de rigidité doivent être étudiés.
Épaisseur du bloc	Les blocs de 20, 25 ou 30 cm n’offrent pas la même capacité ni le même espace pour les armatures et le béton.
Nature de la poussée	Le vent, la terre, l’eau ou les charges en tête de mur ne sollicitent pas l’ouvrage de la même façon.
Sol et fondation	La portance, le risque de tassement et la présence d’eau influencent le rôle de la semelle.
Géométrie	Les angles, retours, ouvertures, changements de niveau et grandes longueurs créent des zones à traiter avec soin.

Simple poussée et double poussée

La notion de simple poussée désigne un mur principalement sollicité d’un côté, comme un mur retenant un remblai. En double poussée, les sollicitations peuvent venir des deux faces ou varier selon les situations. Ces configurations influencent les armatures du mur, mais aussi le choix de la semelle. Une semelle S.P. ou D.P. ne se choisit donc pas uniquement selon la hauteur visible de l’ouvrage.

La présence d’eau demande une attention particulière. Derrière un mur de maintien, l’eau qui s’accumule dans le remblai exerce une pression hydrostatique supplémentaire. Le drainage ne remplace pas le ferraillage, mais il réduit une sollicitation que les aciers et la semelle n’ont pas à reprendre seuls.

Diamètres et espacements : des repères, pas une recette

Les fers tor de 8, 10, 12 ou 14 mm sont couramment évoqués pour les ouvrages en béton armé. Dans un cas peu contraint, un petit muret de clôture d’environ 50 cm de haut peut recevoir des fers de 8 mm. Pour un grand mur de clôture, des fers de 8 à 10 mm espacés d’environ 40 cm sont parfois utilisés. Une piscine est souvent associée à des fers de 10 mm tous les 30 cm. Ces indications ne permettent toutefois pas de valider un projet : elles ne prennent pas, à elles seules, en compte le sol, les charges, la classe de béton ni les détails de fondation.

Dans des configurations plus exigeantes, certains tableaux indiquent des armatures verticales de 14 mm espacées de 25 cm, des armatures horizontales de 8 mm tous les 20 cm et un chaînage horizontal de 12 mm. Un autre exemple mentionne 8 armatures verticales de 3,00 m par mètre linéaire, 8 armatures horizontales de 1,00 m par mètre linéaire et 2 éléments de chaînage de 1,00 m. Ces quantités correspondent à un cas précis. Elles ne doivent pas être transposées automatiquement à un autre mur.

Lire l’espacement avec la bonne logique

Un espacement resserré signifie généralement davantage d’acier par mètre linéaire et une meilleure répartition des efforts. Il doit toutefois rester compatible avec les alvéoles, le passage du béton et un enrobage correct. Selon les contraintes, les espacements verticaux observés vont d’environ 20 à 30 cm et peuvent atteindre environ 50 cm. La question n’est donc pas seulement de savoir quel écart est habituel, mais de déterminer quelles sollicitations le mur doit reprendre.

Positionner les aciers sans compromettre le coulage

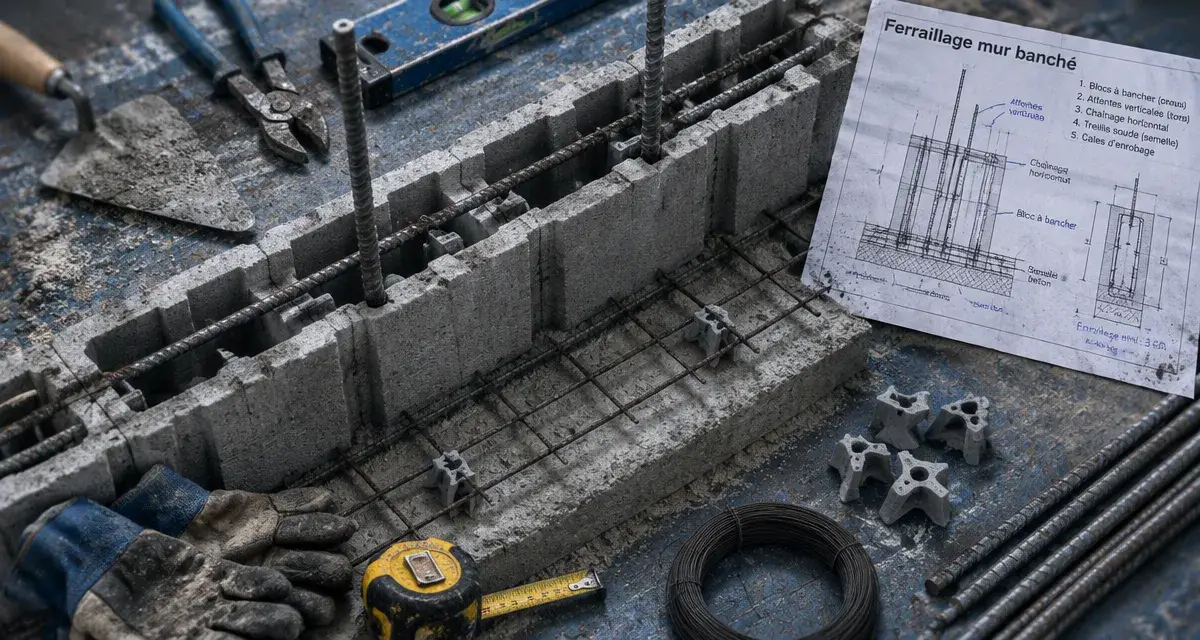

Avant de monter les blocs, les attentes verticales doivent être prévues dans la semelle et implantées avec précision. Elles sont ensuite reprises dans les alvéoles selon le calepinage retenu. Les armatures horizontales prennent place dans les réservations adaptées ou dans les chaînages prévus par le système de blocs. Les angles, retours et extrémités demandent une liaison réelle entre les aciers. Deux barres simplement juxtaposées, sans recouvrement ni ancrage, ne forment pas une armature continue.

Le contrôle le plus utile intervient juste avant le bétonnage, lorsque les aciers restent visibles. Une barre mal tenue, une attente décalée ou une alvéole encombrée ne pourra plus être vérifiée après le coulage. Il faut donc contrôler les ligatures, l’enrobage et la propreté des alvéoles. Cette vérification évite que le béton déplace les aciers, bloque localement ou laisse des zones mal remplies.

Contrôler l’alignement et la verticalité des attentes.
Vérifier que les barres sont correctement liées et ne bougeront pas pendant le coulage.
Préserver une épaisseur de béton autour des aciers, car l’enrobage les protège notamment contre la corrosion.
Retirer les gravats, morceaux de bloc et laitance sèche présents dans les alvéoles.
Prévoir les reprises de bétonnage et le remplissage progressif selon les prescriptions du système utilisé.

Les angles et ouvertures méritent un contrôle séparé. La géométrie du mur peut modifier la continuité des armatures et les zones de reprise des efforts. Un simple alignement visuel ne suffit pas à vérifier une liaison correctement ancrée.

Quand une étude de structure devient indispensable

Une étude de structure est fortement recommandée dès que le mur retient des terres, supporte une charge, dépasse le simple aménagement léger, forme une piscine ou se situe sur un terrain incertain. Elle permet de définir les sections d’acier, la semelle, les ancrages, les recouvrements et les dispositions propres aux angles ou aux ouvertures. Elle évite surtout de confondre une valeur indicative prévue pour un bloc de 50 x 20 x 20 cm avec une prescription adaptée à un bloc de 50 x 20 x 25 cm ou de 50 x 30 x 20 cm.

Pour les épaisseurs importantes ou les ouvrages très sollicités, un mur banché coffré peut être plus pertinent qu’un montage en blocs à bancher. Le choix se fait avec le bureau d’études et l’entreprise. Un maçon qualifié peut assurer la mise en œuvre conformément aux prescriptions et apporter la couverture liée à son assurance décennale. Le calcul des armatures reste toutefois une mission de conception qui ne doit pas être improvisée.

Une étude est également utile lorsque la hauteur, la nature du sol, la présence d’eau ou les charges en tête du mur s’écartent des cas courants. Les indications générales donnent des repères, mais elles ne remplacent pas l’analyse de l’ouvrage complet et de ses fondations.

Après validation du projet, prévoyez les blocs à bancher compatibles avec le plan, les fers tor, les armatures de semelle, les chaînages, le treillis soudé lorsqu’il est prévu, le fil à ligaturer et le béton de remplissage. Commander les matériaux à partir d’un plan validé est plus sûr que d’estimer les quantités uniquement selon la longueur apparente du mur.
