Vous devez raccorder un volet roulant Bubendorff 4 fils et vous hésitez sur l’ordre des fils, le type d’interrupteur ou les précautions à prendre ? La bonne nouvelle, c’est qu’avec un schéma clair et quelques règles simples, ce câblage devient très accessible. Ce guide vous explique concrètement comment identifier chaque fil, réaliser le branchement en toute sécurité, et éviter les erreurs qui pourraient endommager votre moteur ou votre installation électrique.
Comprendre le câblage d’un volet roulant Bubendorff 4 fils
Avant de toucher au moindre fil, prenez le temps de comprendre à quoi servent les quatre conducteurs de votre volet Bubendorff. Cette étape vous évitera bien des hésitations et garantira un branchement réussi du premier coup.
À quoi correspondent précisément les 4 fils d’un volet Bubendorff
Sur un moteur Bubendorff filaire classique, vous trouverez quatre conducteurs distincts : un neutre, une phase, et deux fils de commande dédiés à la montée et à la descente. Le neutre reste commun à l’ensemble du circuit, tandis que les deux fils de commande reçoivent alternativement la phase selon l’action souhaitée. Attention, les couleurs peuvent varier d’une série à l’autre : certains modèles utilisent du marron et du noir pour la phase et les commandes, d’autres du bleu, marron, noir et gris. Consultez toujours l’étiquette sur le moteur ou la notice Bubendorff pour éviter toute confusion.
| Fil | Fonction | Couleur fréquente |
|---|---|---|
| Neutre | Retour commun du circuit | Bleu |
| Phase alimentation | Alimentation générale | Marron ou rouge |
| Commande montée | Active le moteur vers le haut | Noir ou marron |
| Commande descente | Active le moteur vers le bas | Gris ou noir |
Différences entre moteur Bubendorff 3 fils, 4 fils et radio intégré
Les moteurs 3 fils utilisent généralement un schéma simplifié où phase et neutre sont combinés avec un fil de commande unique, ce qui nécessite un interrupteur spécifique. À l’inverse, le modèle 4 fils sépare clairement les fonctions montée et descente, ce qui offre plus de flexibilité pour le raccordement. Les moteurs radio Bubendorff, quant à eux, intègrent directement le récepteur dans le tube : ils ne nécessitent que deux fils (phase et neutre) pour l’alimentation, la commande se faisant par ondes radio. Bien identifier votre type de moteur avant de commencer évite de suivre un schéma inadapté et de dérégler votre installation.
Réaliser le branchement du volet roulant Bubendorff 4 fils étape par étape
Le raccordement d’un volet Bubendorff 4 fils suit une logique simple : sécuriser l’intervention, identifier les fils, puis connecter selon le bon schéma. En procédant méthodiquement, vous limitez les risques et gagnez en efficacité.
Comment brancher un volet roulant Bubendorff 4 fils sur un interrupteur
Commencez impérativement par couper le disjoncteur du circuit concerné au tableau électrique. Assurez-vous qu’aucune tension ne circule en testant avec un vérificateur d’absence de tension. Dans la boîte de dérivation ou au niveau de l’interrupteur, reliez d’abord le fil neutre du moteur (généralement bleu) au neutre du réseau électrique. Ensuite, connectez la phase de l’alimentation générale sur la borne commune de l’interrupteur inverseur. Cet interrupteur possède trois bornes : une borne commune qui reçoit la phase, et deux bornes de sortie qui enverront la phase alternativement vers le fil de montée ou vers le fil de descente. Reliez enfin les deux fils de commande du moteur aux deux bornes de sortie de l’interrupteur. Lorsque vous basculez l’interrupteur en position haute, la phase est envoyée vers le fil de montée. En position basse, elle alimente le fil de descente. Ce montage empêche l’envoi simultané de courant sur les deux commandes, ce qui protège votre moteur d’un court-circuit interne.
Schéma de câblage type pour interrupteur Bubendorff et alimentation 230 V

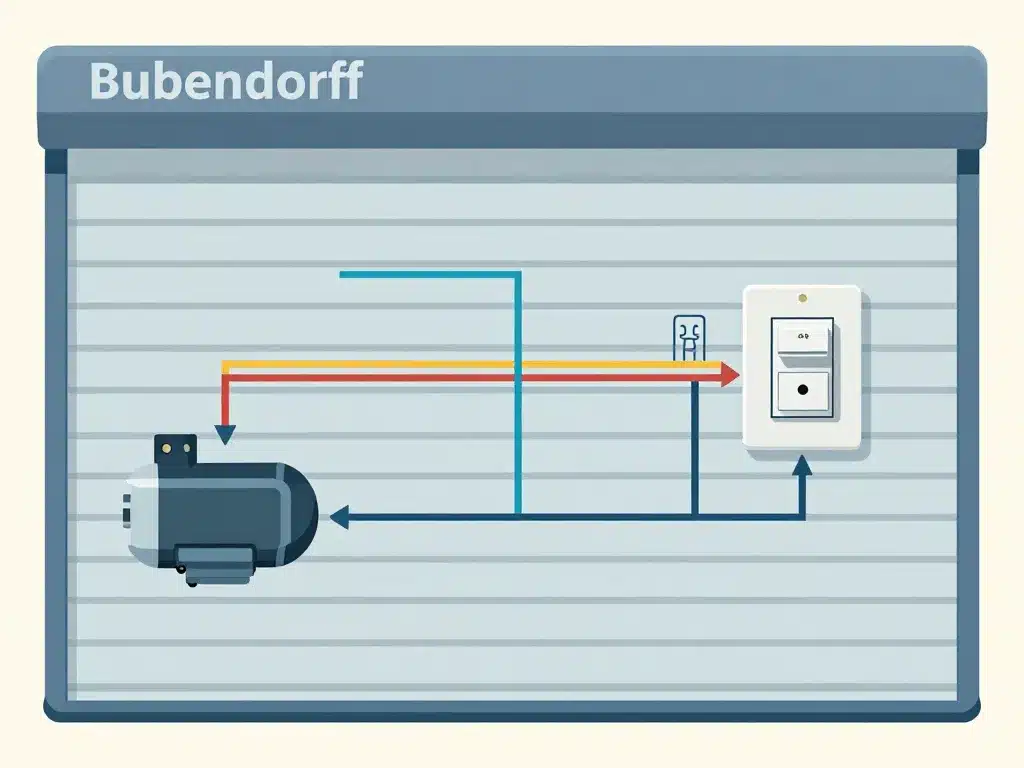

Visualisez le schéma comme un circuit en T. À la base du T, vous avez l’arrivée d’alimentation 230 V : phase et neutre depuis le tableau. Le neutre va directement au moteur sans passer par l’interrupteur. La phase arrive sur la borne commune de l’interrupteur inverseur, qui joue le rôle d’aiguillage. En haut du T, les deux branches correspondent aux deux fils de commande montée et descente, chacun relié à une borne de sortie de l’interrupteur. Selon la position du bouton, une seule des deux branches reçoit la phase. Ce montage garantit qu’une seule commande est active à la fois, évitant toute confusion ou dysfonctionnement.
Branchement sur commande centralisée ou module domotique volet roulant
Pour piloter plusieurs volets depuis une centrale de commande, chaque moteur Bubendorff 4 fils est câblé individuellement comme décrit précédemment, puis raccordé à un module centralisateur qui gère les phases de montée et descente de manière groupée. Si vous souhaitez intégrer votre volet à une installation domotique, privilégiez un module compatible avec les moteurs filaires 4 fils. Ces modules se placent généralement derrière l’interrupteur existant et prennent en charge les commandes montée/descente via une application ou une box domotique. Vérifiez toujours la compatibilité 230 V, la puissance supportée par le module, et que celui-ci gère bien le mode inverseur nécessaire aux moteurs Bubendorff 4 fils.
Sécurité, conformité et erreurs fréquentes à éviter avec un 4 fils
Un volet roulant fonctionne en 230 V : un branchement approximatif peut endommager le moteur, faire sauter un disjoncteur, voire créer un danger électrique. Respecter quelques règles simples vous protège, vous et votre équipement.
Quelles précautions prendre avant de brancher un volet Bubendorff 4 fils
Coupez toujours le disjoncteur général ou celui du circuit concerné avant toute intervention. Ne vous fiez jamais uniquement à la position de l’interrupteur, utilisez un vérificateur de tension pour confirmer l’absence de courant. Contrôlez l’état des conducteurs dans la boîte de dérivation : fils dénudés, gaines abîmées ou bornes oxydées peuvent provoquer des faux contacts ou des courts-circuits. Si votre installation date de plusieurs décennies, envisagez une mise aux normes avant d’ajouter un nouveau point d’utilisation. Enfin, portez des gants isolants et travaillez dans un environnement sec pour limiter tout risque de contact accidentel.
Erreurs de branchement courantes sur les volets roulants Bubendorff
L’erreur la plus fréquente consiste à inverser les fils de montée et de descente : le volet fonctionne, mais le bouton du haut fait descendre et inversement. Corrigez simplement en permutant les deux fils de commande sur l’interrupteur. Plus grave, certains installateurs relient par erreur les deux fils de commande ensemble ou les connectent simultanément à la phase, ce qui crée un court-circuit dans le moteur et peut le détériorer rapidement. Autre problème courant : des bornes mal serrées. Les fils bougent, se desserrent avec le temps et provoquent des coupures intermittentes ou des échauffements. Prenez le temps de bien visser chaque borne et de tirer légèrement sur le fil pour vérifier la solidité de la connexion.
Compatibilité avec la norme électrique et nécessité d’un professionnel
Tout branchement doit respecter la norme NF C 15-100, notamment en termes de section de câble (1,5 mm² minimum pour l’éclairage et les volets), de protection par disjoncteur adapté (10 A ou 16 A selon les circuits), et de respect des volumes de sécurité dans les pièces humides. Si vous avez le moindre doute sur le schéma à suivre, sur les couleurs des fils ou sur la sécurité de votre tableau, faites appel à un électricien qualifié. Cela préserve votre garantie Bubendorff, assure la conformité de votre installation et vous évite des mauvaises surprises lors d’un diagnostic électrique ou d’un contrôle de conformité.
Optimiser l’installation : domotique, dépannage et ajustements du Bubendorff 4 fils
Une fois le branchement effectué, vous pouvez aller plus loin en automatisant votre volet, en diagnostiquant rapidement les pannes simples, et en ajustant l’usage pour prolonger la durée de vie du moteur.
Comment intégrer un volet roulant Bubendorff 4 fils à une box domotique
De nombreux modules domotiques pour volets roulants se placent directement derrière l’interrupteur existant et se connectent aux quatre fils du moteur. Ils reproduisent le fonctionnement de l’interrupteur inverseur, mais ajoutent la possibilité de piloter montée et descente via une application, une box domotique comme Home Assistant ou Jeedom, ou des scénarios horaires. Vous pouvez ainsi programmer l’ouverture automatique au lever du soleil ou la fermeture en votre absence. Vérifiez que le module choisi supporte bien les moteurs filaires 4 fils, la tension 230 V, et la puissance de votre volet (généralement entre 100 et 250 W). Si vous pilotez plusieurs volets simultanément, additionnez les puissances pour ne pas dépasser la capacité du module.
Signes d’un mauvais branchement et premières vérifications à effectuer
Si le volet ne réagit pas du tout, commencez par vérifier la présence de tension à l’interrupteur et dans la boîte de dérivation avec un multimètre. Absence de courant signifie souvent un disjoncteur déclenché ou un fil débranché. Si vous entendez le moteur ronronner sans mouvement du tablier, il peut s’agir d’un blocage mécanique (lame coincée, axe bloqué) ou d’une inversion des fils de commande. Un disjoncteur qui saute dès que vous actionnez le volet indique généralement un court-circuit entre phase et neutre, ou entre les deux fils de commande. Coupez immédiatement l’alimentation et revérifiez chaque connexion avant de réarmer.
Ajuster l’usage quotidien pour préserver le moteur Bubendorff sur le long terme
Évitez de donner des ordres contradictoires en rafale, par exemple monter puis descendre immédiatement : cela sollicite inutilement le moteur et peut provoquer des surchauffes. Laissez toujours le volet terminer sa course avant de donner un nouvel ordre. Surveillez les bruits inhabituels (grincements, claquements) ou les ralentissements progressifs, souvent révélateurs d’un problème de fin de course, d’un enroulement forcé ou d’un axe désaligné. Enfin, dépoussiérez régulièrement les coulisses et vérifiez que le tablier glisse librement. Un entretien léger et un usage raisonné prolongeront nettement la durée de vie de votre installation Bubendorff 4 fils.
Brancher un volet roulant Bubendorff 4 fils demande de la rigueur, mais rien d’insurmontable pour qui suit un schéma clair et respecte les règles de sécurité. Identifiez bien chaque fil, utilisez un interrupteur inverseur adapté, et coupez toujours le courant avant d’intervenir. Une fois le câblage maîtrisé, vous pourrez même envisager d’intégrer votre volet à une installation domotique pour plus de confort et d’automatisation au quotidien.
